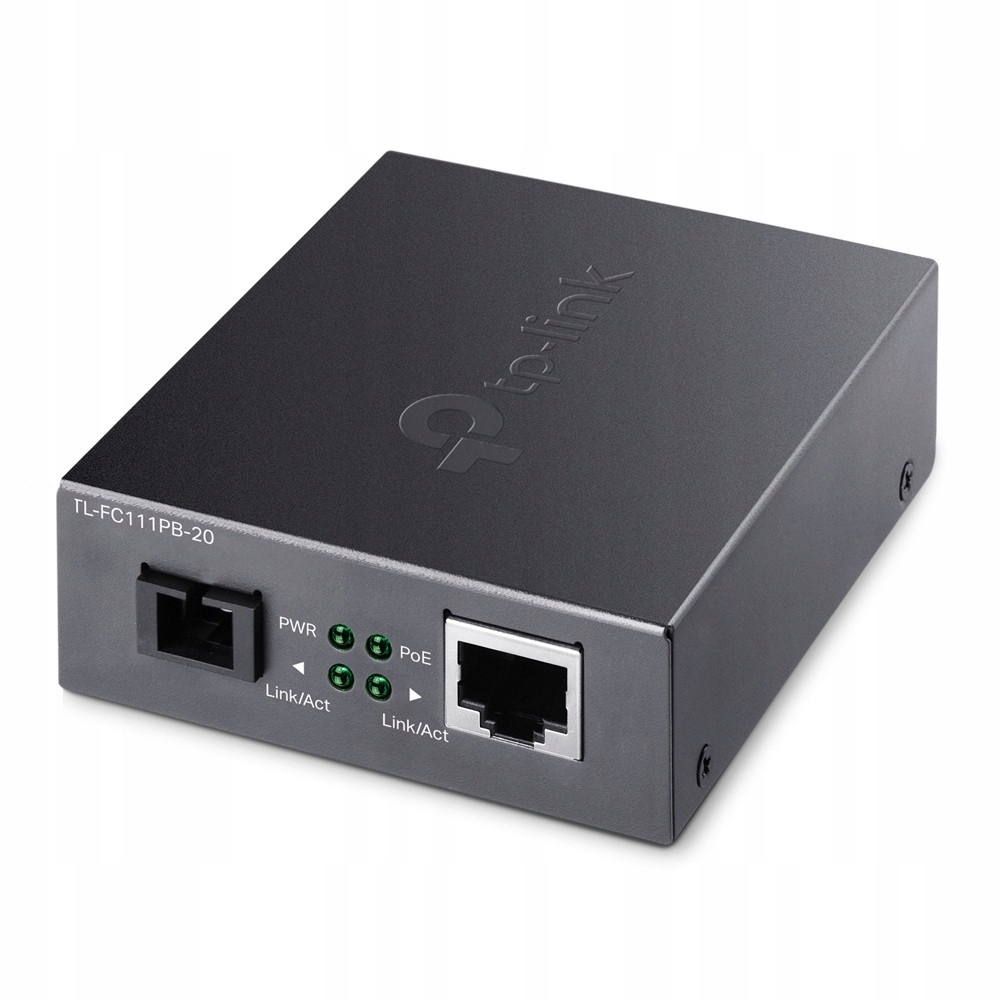

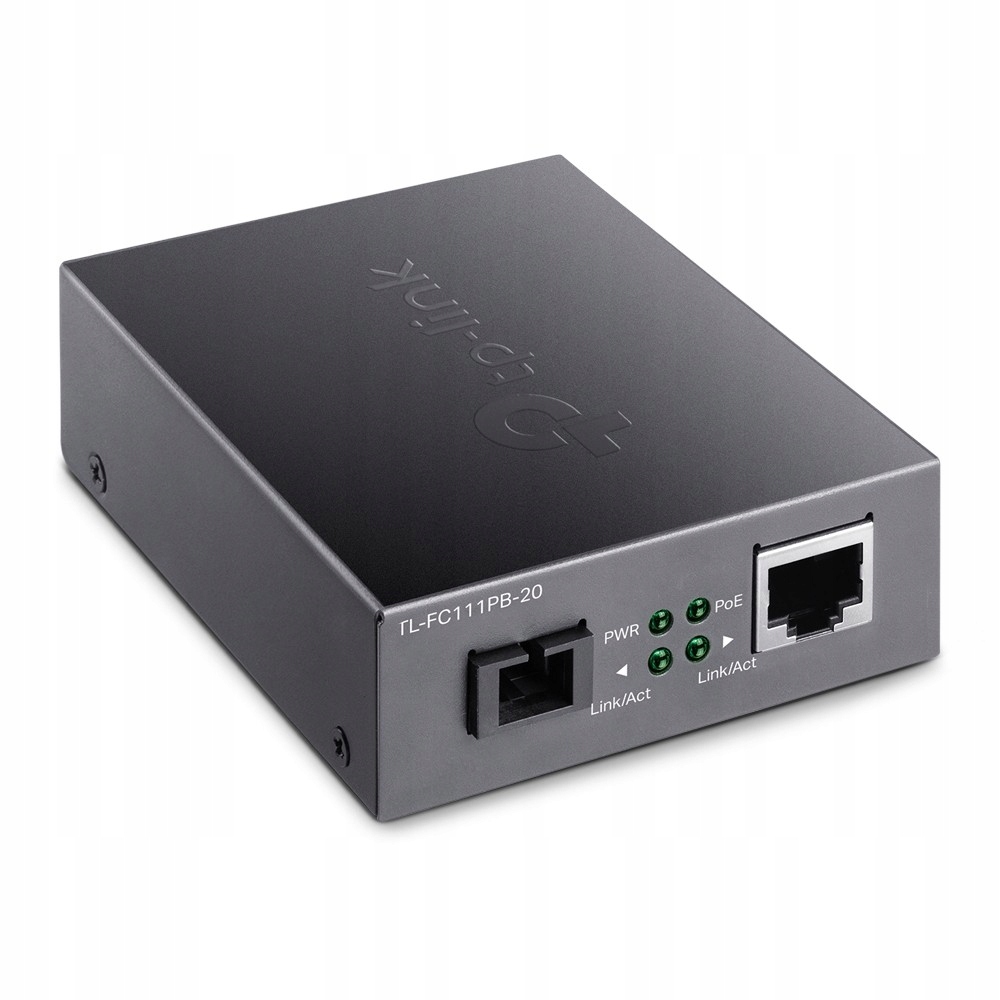

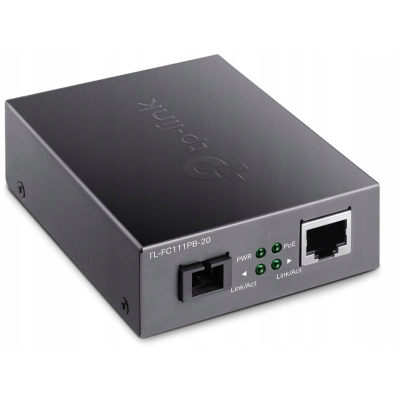

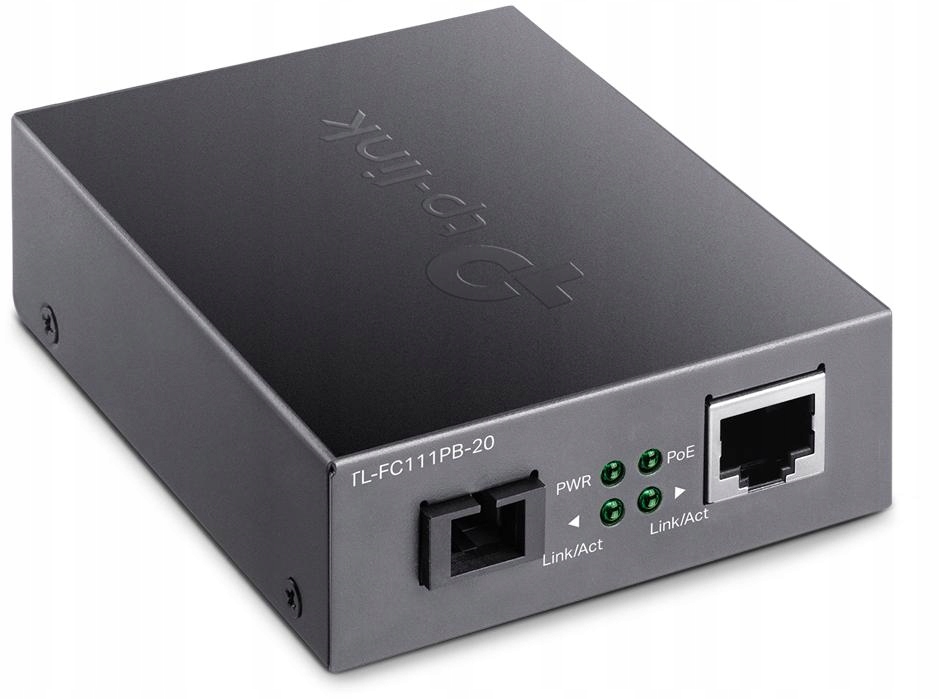

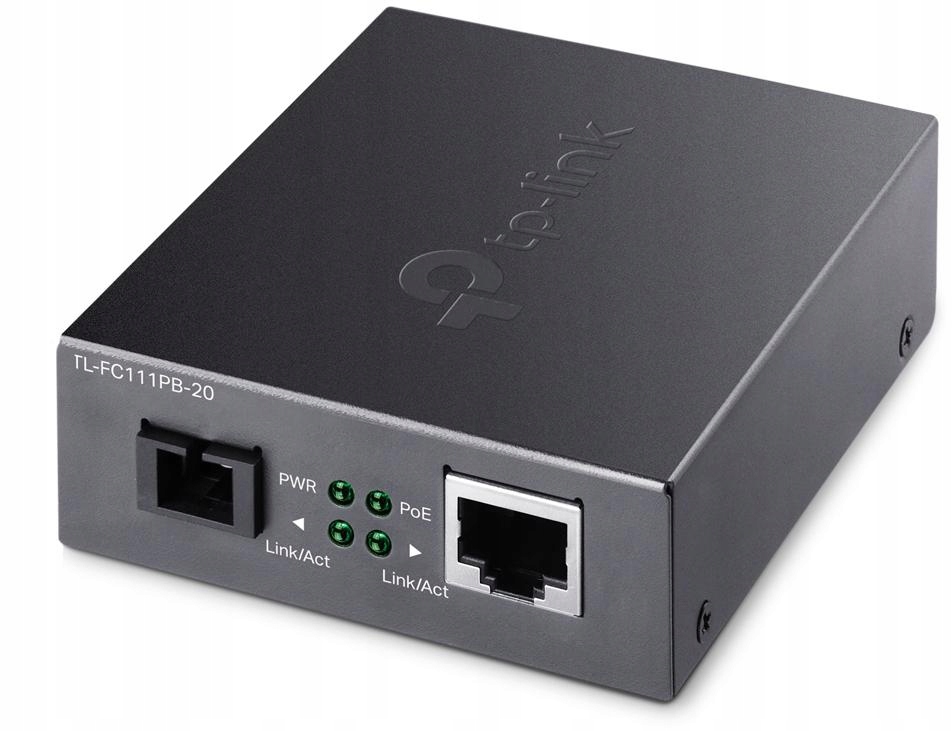

TP-LINK Media Konwerter FC111PB-20 10/100 WDM PoE

Media konwerter WDM, 10/100 Mb/s z portem PoE

• Konwersja sygnału pomiędzy przewodami światłowodowymi (sygnał optyczny) a miedzianymi (sygnał elektryczny).
• Zwiększenie zasięgu transmisji światłowodowej do 20 km.
• Obsługa standardu PoE 802.3af - ułatwienie w rozmieszczaniu kamer na dużym obszarze.
• Obsługa technologii WDM, umożliwiającej przesyłanie oraz odbieranie danych na jednym włóknie światłowodowym.
• Praca w szerokim zakresie temperatur (0 50 ).
• Obsługa autonegocjacji w trybie półdupleksu i pełnego dupleksu.

Zastosowanie produktu

TL-FC111PB-20 to media konwerter 10/100 Mb/s, który zapewnia dostęp do portu PoE z obsługą standardu 802.3af, portu PoE RJ45 10/100 Mb/s oraz portu światłowodowego 100 Mb/s ze złączem SC, przetwarzający sygnały elektryczne na sygnały optyczne i odwrotnie. Zasięg transmisji na poziomie 20 km oraz możliwość zasilania PoE w standardzie 802.3af sprawiają, że media konwerter to urządzenie, które idealnie wpisuje się w systemy monitoringu wykorzystujące światłowody. Jest to ekonomiczne rozwiązanie, które znacząco zwiększa zasięg transmisji.

Działanie urządzenia

Dzięki wykorzystaniu technologii WDM TL-FC111PB-20 zarówno wysyła jak i odbiera dane na jednym włóknie światłowodowym. Pozwala to zaoszczędzić połowę kosztów zwykle przeznaczanych na okablowanie. Urządzenie wysyła sygnały, których fala ma długość 1310 nm, a odbiera na fali o długości 1550 nm. W związku z tym długość fali dla urządzenia, do którego podłączony jest konwerter, powinna wynosić odpowiednio 1550 nm w przypadku wysyłania sygnałów, natomiast 1310 nm w przypadku odbierania. Jednym z produktów TP-Link, które są zgodne z konwerterem TL-FC311A-20 jest urządzenie TL-FC111A-20.

Inne funkcje

Konwerter to urządzenie wolnostojące, ale może być także montowanie w szafie rack TP-Link, aby udostępniać funkcję automatycznego krosowania MDI/MDI-X na porcie TX, na którym szybkości połączeń są automatyczne negocjowane w trybie dupleksu.

Dane techniczne

SIEĆ

• Standardy i protokoły - IEEE802.3, IEEE802.3i, IEEE802.3u

ŚRODOWISKO PRACY

• Dopuszczalna temperatura pracy - 0 – 50 °C (32 – 122 °F)
• Dopuszczalna temperatura przechowywania - -40 – 70 °C (-40 – 158 °F)
• Dopuszczalna wilgotność powietrza - 10 – 90% RH, bez kondensacji
• Dopuszczalna wilgotność przechowywania - 5–90% RH, bez kondensacji

CECHY SPRZĘTOWE

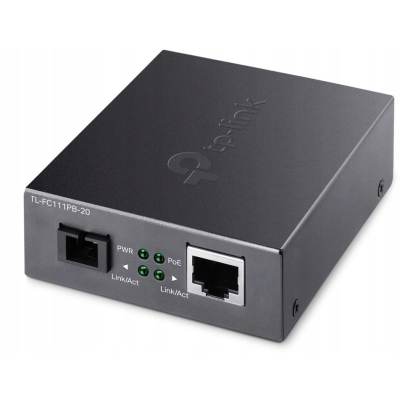

• Porty - 1× 10/100 Mbps PoE RJ45 port (Auto MDI/MDIX), 1× 100 Mbps SC fiber port
• Okablowanie sieciowe - 100BASE-Tx: 2-parowa skrętka UTP/STP kat. 5 lub wyższej (≤100 m)

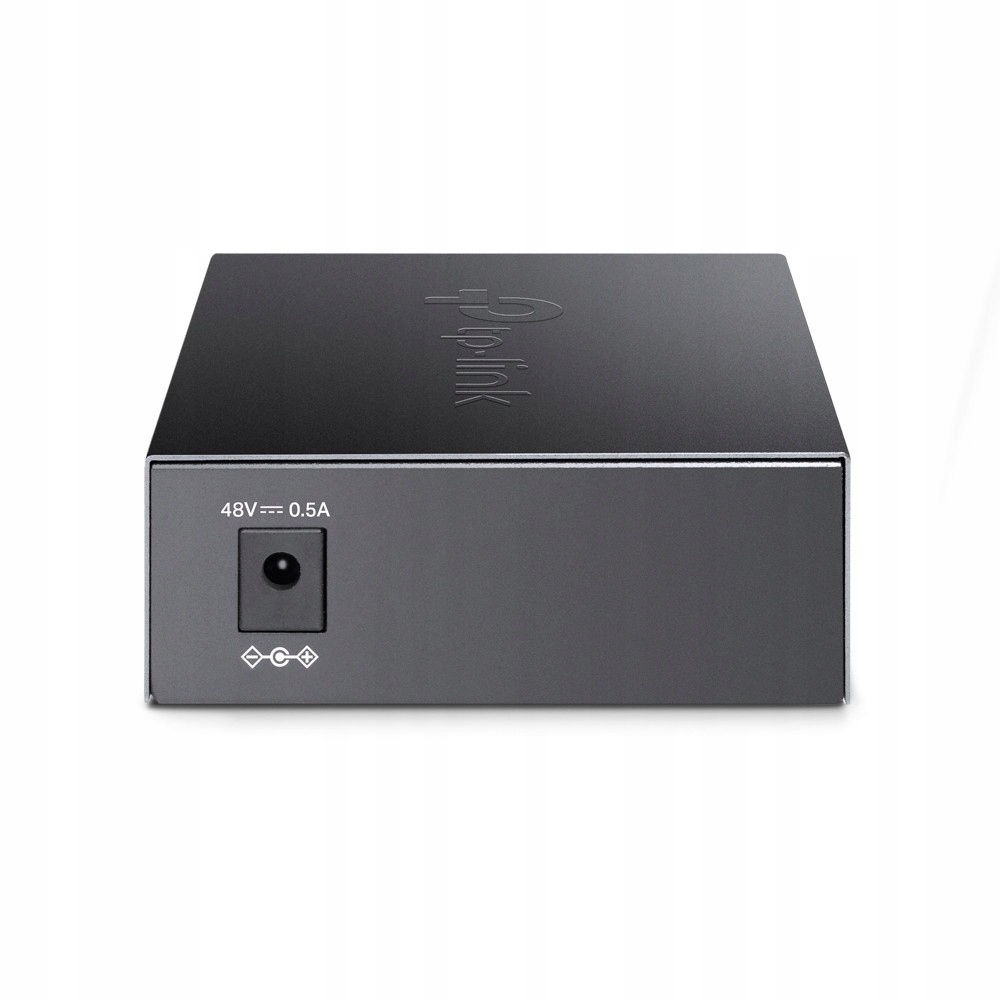

• Zasilanie - 48 V/0,5 A

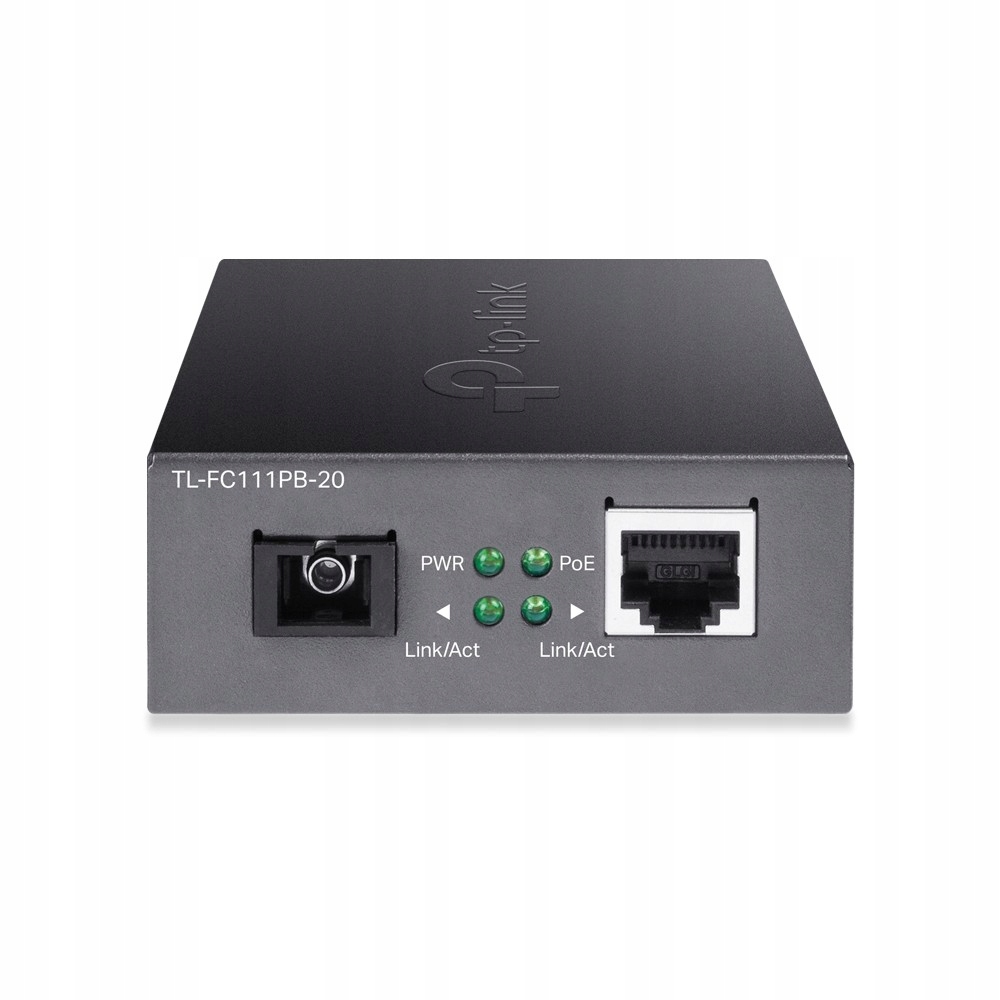

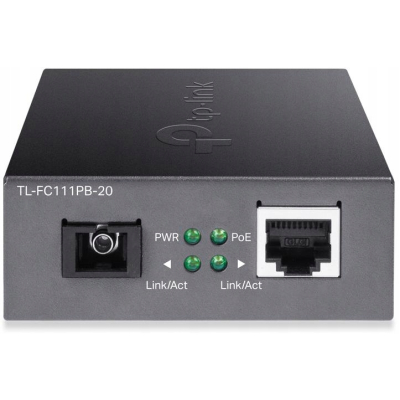

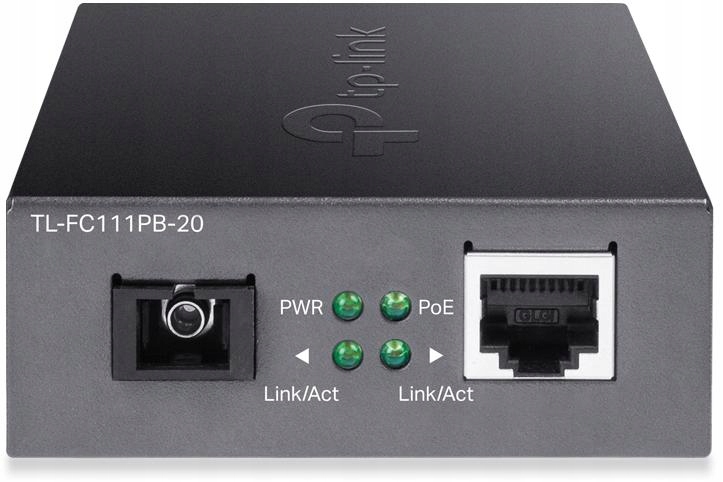

• Diody LED - PWR, Link/Act, PoE
• Wave Length - 1310 nm TX, 1550 nm RX
• Wymiary (S x G x W) - 94,5×73,0×27,0 mm (3,7×2,9×1,1 cala)

ANTENA

• Typ złącza - 1 port PoE RJ45 10/100 Mb/s, 1 port światłowodowy 100 Mb/s ze złączem SC

MEDIA KONWERTER I MODUŁ

• Typ światłowodu - Światłowód jednomodowy 9/125 μm (≤20 km)

INNE

• Zawartość opakowania - Media Converter TL-FC111PB-20, Power Adapter, Installation Guide
