1. HDMI® port

2. DisplayPort

3. D-Sub port

4. 2 x USB 2.0 ports (Type-A)

5. 1 x USB 3.2 Gen 2x2 Type-C®

6. 1 x USB 3.2 Gen 1 port (Type-A)

7. 2 x USB 3.2 Gen 2 ports (Type-A)

8. 2.5G Ethernet

9. 3 x Audio Jacks

10. Expansion slots

     ・1 x PCIe 4.0 x16 SafeSlot core+

     ・1 x PCIe 3.0 x16

     ・2 x PCIe 3.0 x1

11. 8 pin ProCool connector

12. 1 x AURA Addressable Gen 2 header

13. 1 x AURA RGB header

14. 4 x DIMM

     ・DDR4 5000 (OC)

     ・Dual Channel

     ・OptiMem

15. Podstawka Intel® LGA1700 do 14, 13 i 12 generacji procesorów Intel® Core™, Pentium® Gold i Celeron®

16. 1 x AURA Addressable Gen 2 header

17. 1 x Front USB 3.2 Gen 1 header

18. 3 x M.2 slots

     ・1 x M.2 2280 (PCIe 4.0 x4 mode)

     ・1 x M.2 22110 (PCIe 4.0 x4 mode)

     ・1 x M.2 2280 (PCIe 4.0 x2 mode)

19. 1 x Front USB 3.2 Gen 1 typu C®

20. Intel® B660 Chipset

21. 2 x USB 2.0 headers

22. 1 x AURA Addressable Gen 2 header

23. 1 x AURA RGB header

Zaawansowane opcje dostrajania dla doświadczonych użytkowników

Intuicyjny tryb Advanced dostępny w UEFI umożliwia Ci przejęcie całkowitej kontroli. Zintegrowana funkcja wyszukiwania ułatwia znalezienie opcji, a różne zaawansowane funkcje tego trybu pozwalają Ci inteligentnie dokonać skomplikowanych regulacji. Dzięki temu możesz dopasować wydajność dokładnie tak, jak tego potrzebujesz.

Radiator M.2

Radiator M.2 zapobiega efektowi „throttlingu”, który może wystąpić w przypadku dłuższych transferów danych z dysków M.2. Radiator jest przymocowany śrubami z zabezpieczeniem przed wypadaniem.

WYDAJNOŚĆ

Płyty główne z serii Prime B660 są zaprojektowane pod kątem obsługi wielu rdzeni i zwiększonej przepustowości procesorów Intel® 14, 13 i 12 generacji. Płyty główne ASUS Z690 oferują wszystkie najważniejsze funkcje do przyspieszenia codziennej pracy produktywnej, dzięki czemu Twój system będzie gotowy do akcji i zapewni Ci stabilną moc, intuicyjne sterowanie chłodzeniem oraz elastyczne opcje transferów danych.

Złącza ProCool

Zaprojektowane przez ASUS złącza udoskonalają połączenie płyty głównej z jednostką zasilającą dzięki zastosowaniu złącz z 8 pinami, które dostarczają zasilanie o napięciu 12 V bezpośrednio do procesora. Każde z tych złączy posiada lite piny wytrzymujące wyższe napięcie niż złącza z pinami pustymi w środku.

Dyski

Trzy gniazda M.2 (maksymalnie 64 Gb/s)

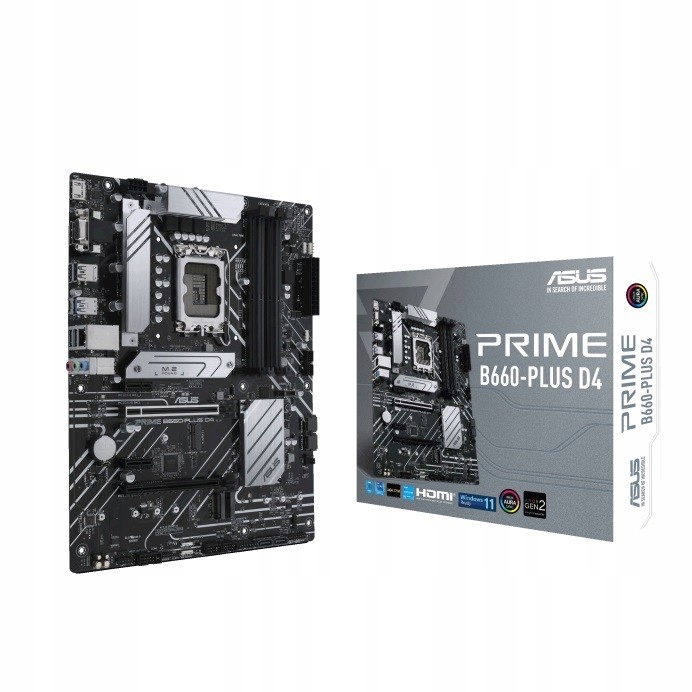

Płyta główna Prime B660-PLUS D4 offers a total of three M.2 slots that support data-transfer speeds of up to 64 Gbps via PCIe^® 4.0, enabling quicker boot-up and app load times with OS or application drives.

* Rzeczywiste wartości szybkości transmisji będą niższe od teoretycznej szybkości maksymalnej.
* The M.2_1 and M.2_2 support PCIe4.0x4, M.2_3 supports PCIe4.0 x2

Q-LED

Wbudowane diody do rozwiązywania problemów Q-LED zapewniają użytkownikom składającym komputer szybki wskaźnik potwierdzający, że kluczowe komponenty – takie jak procesor, pamięć RAM, karta graficzna, dyski – funkcjonują normalnie w fazie uruchamiania systemu.
